Python 基于图像识别的游戏辅助

前言

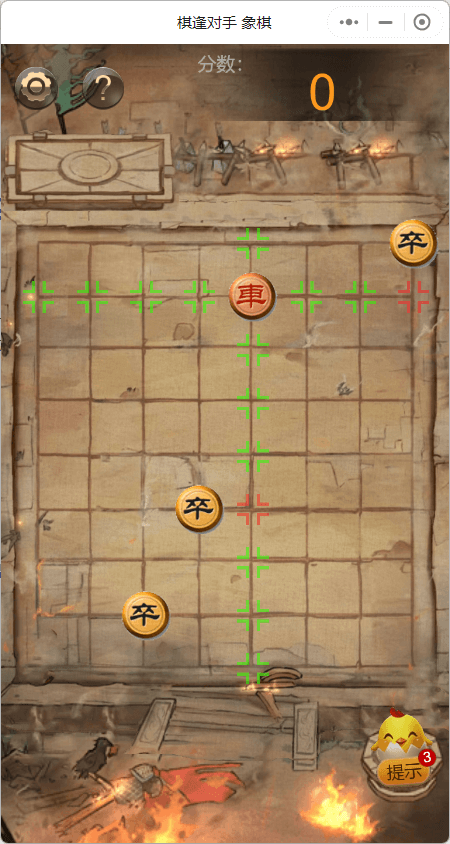

最近在玩一款微信小游戏，名叫棋逢对手-象棋。游戏玩法是在一个棋盘上有我方‘車’棋子和若干敌方象棋子，棋子移动方式跟象棋规则一致。游戏目标是玩家控制车吃掉棋盘上的地方棋子，每回合后敌方棋子会执行闪避，若干回合后会生成新的棋子。

因为对游戏辅助这块有兴趣，之前还没深入接触过。感觉这个游戏的辅助逻辑应该不会很复杂，随即决定实现它。

技术选型上因为 Python 在 Windows 下的自动测试比较成熟，所以直接选择它。不过实现完后感觉也就是调调 win32api 和 OpenCV api，JavaScript 目前也有相关的库，下次准备尝试使用 nodejs 实现。

想法

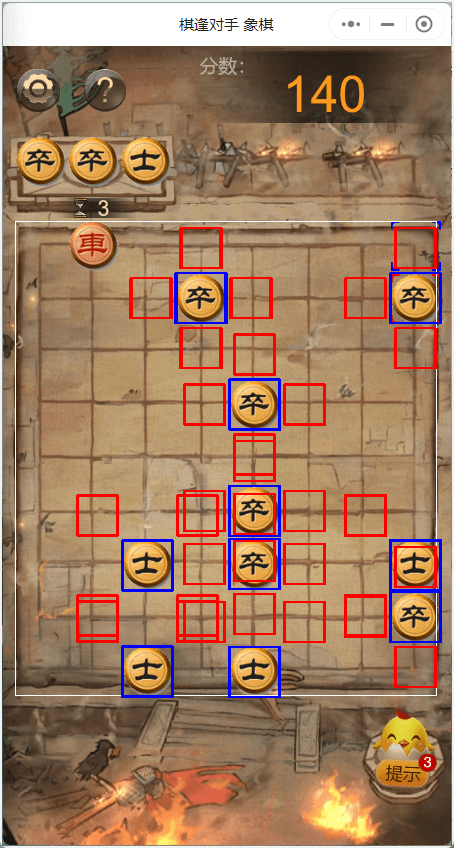

熟悉完玩法规则后，我的想法是实现一个程序。通过图像识别出棋盘上的棋子，并标记出它所能影响到的危险区。拆分步骤如下：

  1. 使用 win32aip 获取游戏窗口的句柄
  2. 使用 OpenCV 模板匹配敌方棋子
  3. 处理匹配到的敌方棋子，绘制危险区
  4. 将绘制完的截图展示在UI上

实现

代码比较简单，只贴出一些关键代码和完整代码，不做解释。

枚举窗口句柄

def _find_hwnd(hwnd, _):
    global game_hwnd
    if IsWindow(hwnd) and IsWindowEnabled(hwnd) and IsWindowVisible(hwnd):
        if GetWindowText(hwnd) == '棋逢对手 象棋':
            game_hwnd = hwnd

EnumWindows(_find_hwnd, 0)

获取可供 OpenCV 处理的屏幕截图

screen = np.asarray(grab(GetWindowRect(game_hwnd)))

OpenCV 模板匹配

screen_gray = cv2.cvtColor(screen, cv2.COLOR_BGR2GRAY)
res = cv2.matchTemplate(screen_gray, templates[t - 1], cv2.TM_CCOEFF_NORMED)
threshold = 0.8
loc = np.where( res >= threshold)

OpenCV 绘制矩形（危险区）

cv2.rectangle(screen, pt, (pt[0] + chess_w, pt[1] + chess_h), (0, 0, 255), 1)

完整代码

import tkinter
import cv2
import numpy as np
from PIL import Image, ImageTk
from PIL.ImageGrab import grab
from win32api import SendMessage
from win32con import WM_SYSCOMMAND, SC_RESTORE
from win32gui import EnumWindows, IsWindow, IsWindowEnabled, IsWindowVisible, GetWindowText, GetWindowRect, \
    SetForegroundWindow

game_hwnd = None

board_x, board_y = (13, 219)  # 棋盘偏移
chess_w, chess_h = (50, 50)  # 棋子大小
board_x_max, board_y_max = (board_x + (8 * chess_w) + (7 * 3), board_y + (9 * chess_h) + (8 * 3))  # 棋盘大小

templates = [
    cv2.imread('t1.png', 0),  # 卒
    cv2.imread('t2.png', 0),  # 士
    cv2.imread('t3.png', 0),  # 马
    cv2.imread('t4.png', 0),  # 象
    cv2.imread('t5.png', 0),  # 車
    cv2.imread('t1.png', 0),  # 炮
    cv2.imread('t7.png', 0),  # 将
]


def _find_hwnd(hwnd, _):
    global game_hwnd
    if IsWindow(hwnd) and IsWindowEnabled(hwnd) and IsWindowVisible(hwnd):
        if GetWindowText(hwnd) == '棋逢对手 象棋':
            game_hwnd = hwnd


def draw_danger(screen, x, y):
    if (board_x < x + (chess_w / 2) < board_x_max) and (board_y < y + (chess_h / 2) < board_y_max):
        cv2.rectangle(screen, (x + 5, y + 5), (x + chess_w - 5, y + chess_h - 5), (255, 0, 0), 1)


def draw_chess(screen, t, pt):
    # print(pt)
    cv2.rectangle(screen, pt, (pt[0] + chess_w, pt[1] + chess_h), (0, 0, 255), 1)

    # 卒 or 将
    if t == 1 or t == 7:
        draw_danger(screen, pt[0], pt[1] - chess_h)  # 上
        draw_danger(screen, pt[0] - chess_w, pt[1])  # 左
        draw_danger(screen, pt[0] + chess_w, pt[1])  # 下
        draw_danger(screen, pt[0], pt[1] + chess_h)  # 右
    # 士
    elif t == 2:
        draw_danger(screen, pt[0] - chess_w, pt[1] - chess_h)  # 左上
        draw_danger(screen, pt[0] - chess_w, pt[1] + chess_h)  # 左下
        draw_danger(screen, pt[0] + chess_w, pt[1] - chess_h)  # 右上
        draw_danger(screen, pt[0] + chess_w, pt[1] + chess_h)  # 右下
    # 马
    # TODO:拌马腿
    elif t == 3:
        draw_danger(screen, pt[0] - chess_w, pt[1] - (chess_h * 2))  # 左上上
        draw_danger(screen, pt[0] - chess_w, pt[1] + (chess_h * 2))  # 左下下
        draw_danger(screen, pt[0] + chess_w, pt[1] - (chess_h * 2))  # 右上上
        draw_danger(screen, pt[0] + chess_w, pt[1] + (chess_h * 2))  # 右下下
        draw_danger(screen, pt[0] - (chess_w * 2), pt[1] - chess_h)  # 左左上
        draw_danger(screen, pt[0] - (chess_w * 2), pt[1] + chess_h)  # 左左下
        draw_danger(screen, pt[0] + (chess_w * 2), pt[1] - chess_h)  # 右右上
        draw_danger(screen, pt[0] + (chess_w * 2), pt[1] + chess_h)  # 右右下
    # 象
    # TODO:塞象眼
    elif t == 4:
        draw_danger(screen, pt[0] - (chess_w * 2), pt[1] - (chess_h * 2))  # 左上
        draw_danger(screen, pt[0] - (chess_w * 2), pt[1] + (chess_h * 2))  # 左下
        draw_danger(screen, pt[0] + (chess_w * 2), pt[1] - (chess_h * 2))  # 右上
        draw_danger(screen, pt[0] + (chess_w * 2), pt[1] + (chess_h * 2))  # 右下
    # 車
    elif t == 5:
        # TODO:待实现
        return
    # 炮
    elif t == 6:
        # TODO:待实现
        return


class App(object):
    def __init__(self):
        self.root = tkinter.Tk()

        self.image = None
        self.img_label = tkinter.Label()
        self.img_label.pack()

        self.root.after(0, self.loop)
        self.root.mainloop()

    def update(self):
        # noinspection PyTypeChecker
        screen = np.asarray(grab(GetWindowRect(game_hwnd)))
        screen_gray = cv2.cvtColor(screen, cv2.COLOR_BGR2GRAY)
        cv2.rectangle(screen, (board_x, board_y), (board_x_max, board_y_max), (255, 255, 255), 1)  # 画棋盘

        for t in [1, 2, 3, 4, 5, 7]:
            res = cv2.matchTemplate(screen_gray, templates[t - 1], cv2.TM_CCOEFF_NORMED)
            for pt in zip(*np.where(res >= 0.7)[::-1]):
                # 跳过待选区的棋子
                if pt[1] < board_y:
                    continue

                draw_chess(screen, t, pt)

        self.image = ImageTk.PhotoImage(Image.fromarray(screen))
        self.img_label.config(image=self.image)

    def loop(self):
        self.update()
        self.root.after(1000, self.loop)


if __name__ == "__main__":
    EnumWindows(_find_hwnd, 0)

    if game_hwnd is None:
        print('未找到游戏')
        exit()

    # 还原最小化
    SendMessage(game_hwnd, WM_SYSCOMMAND, SC_RESTORE, 0)
    # 设置前景窗口
    SetForegroundWindow(game_hwnd)

    app = App()

后续

目前代码还未实现‘拌马腿’、‘塞象眼’、敌方车、炮的处理。因为不能根据位置直接绘制出危险区，需要获取到棋盘的信息后做逻辑处理，往下投入的时间将会超出了我的学习目的。
